bomba de colector de aceite del piso
, bomba de colector de aceite resistente química

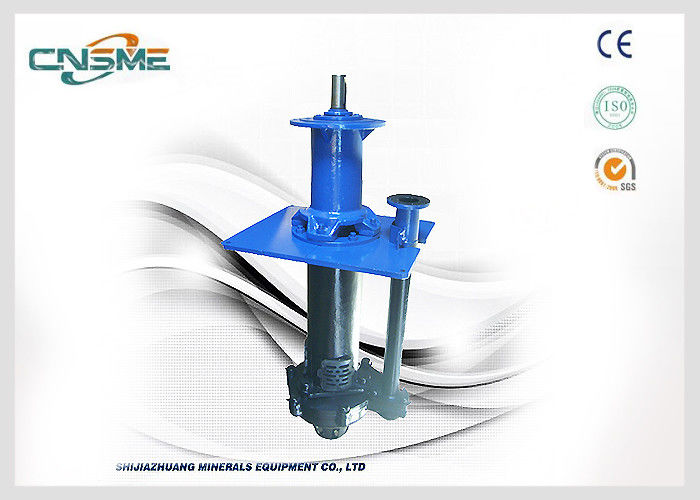

Vertical alineada caucho de la bomba de colector de aceite de la mezcla para el barro y la pulpa corrosivos
Vertical alineada caucho de la bomba de colector de aceite de la mezcla para el barro y la pulpa corrosivos
Introducción:
Características:
Completamente Cantilevered – transportes sumergidos Eliminates, embalaje, sellos del labio, y sellos mecánicos que otras bombas verticales de la mezcla requieren típicamente.
Impeledores – impeledores únicos de la succión doble; el flujo flúido incorpora el top así como la parte inferior. Este diseño elimina los sellos del eje y reduce la carga del empuje en los transportes.
Partícula grande – los impeledores grandes de la partícula están también disponibles y permiten el paso de los sólidos inusualmente grandes.
Conjunto de cojinetes – el conjunto de cojinetes amistoso del mantenimiento tiene los rodamientos de rodillos resistentes, las viviendas robustas, y un eje masivo.
El fabricante y el exportador de mezcla alineada caucho bombea, nuestra gama de productos también comprende de las bombas abrasivas de la mezcla, de las bombas de la mezcla del proceso químico y de las bombas extendidas verticales de la mezcla del eje.
Especificaciones:
| Modelo |
40PV-SP |
| Capacidad |
17.28-39.6m3/h |
| TDH |
los 4-26m |
| Poder clasificado del motor |
15Kw |
| Velocidad |
1000-2200r/min |
| Max. Efficiency |
el 40% |
| Longitud estándar del eje |
900m m |
Materiales de la construcción:
| Descripción de la parte |
Material |
| El encajonar |
- Caucho natural negro |
| Impeledor |
- Caucho natural negro |
| Trazador de líneas trasero |
- Caucho natural negro |
| Eje |
Acero de carbono |
| Pletina |
Acero suave |
| Tamices |
Caucho sintético |
Especificaciones:
| Caucho natural |
Estándar |
| Dureza (orilla A) |
52±3 |
| Fuerza que estira del 300% (MPa) |
≥4 |
| Resistencia a la tensión (MPa) |
≥21 |
| Alargamiento en la rotura (%) |
≥500 |
| Sistema extensible en la rotura (%) |
≤25 |
| Caucho para metal la fuerza del tirón de la vinculación (MPa) |
≥5 |
| Abrasión cm3/1.61km de Akron |
≤0.08 |
| Valor de pH resistente del ácido y del álcali (líquido) |
3-12≤65℃
|
Construcción de la bomba vertical de la mezcla:
Nombre de piezas del número de serie del nombre de piezas del número de serie
1 TRAZADOR DE LÍNEAS DE LA PARTE POSTERIOR DEL EJE 9
IMPELEDOR QUE LLEVA 2 10
3 CUBIERTA DE LA BOMBA DEL SOPORTE DEL COJINETE 11
4 UN TAMIZ MÁS BAJO DEL CASQUILLO DE RODADURA 12
5 TUBO DE DESCARGA DE BEAIRING 13
6 TUBO QUE LIMPIA CON UN CHORRO DE AGUA DE LA CUÑA 14
7 PIEZA DE ACOPLAMIENTO DE LA COLUMNA 15
8 PIEZA MEDIA DE LA AYUDA DEL TAMIZ 16
Curva de funcionamiento:
| Tipo |
Tamaño |
Capítulo |
Impeledor: SVR4206 |
Sello del eje |
Grado del capítulo (kilovatio) |
Velocidad máxima normal (r/min) |
Tamaño máximo del paso (milímetro) |
| SPR |
40 |
P |
5 tipo abierto furgonetas de goma, diámetro: 195m m |
Casquillo de empaquetadura, expulsor, sello mecánico |
15 |
2200 |
12
|
| Bomba de colector de aceite de goma vertical de la serie de SVR Specifations y precios |
| |
|
|
|
Bomba
Modelo |
S×D
(milímetro) |
Permisible
Max. Power
(kilovatio) |
Material |
Funcionamiento claro del agua |
Impeledor |
Tasación |
| Capacidad Q |
Cabeza
H (m) |
Velocidad
n (r/min) |
Max.Eff.
el η% |
Longitud
Eje (milímetro) |
No de
Paletas |
Diámetro de la paleta.
(milímetro) |
Peso
(kilogramo) |
| Impeledor |
m3/h |
l/s |
| SVR/40P |
80×40 |
15 |
Caucho
() |
19.44-43.2 |
5.4-12 |
4.5-28.5 |
1000-2200 |
40 |
900 |
5 |
195 |
275 |
| SVR/65Q |
120×65 |
30 |
23.4-111 |
6.5-30.8 |
5-29.5 |
700-1500 |
50 |
1200 |
290 |
420 |
| SVR/100R |
175×100 |
75 |
54-289 |
15-80.3 |
5-35 |
500-1200 |
56 |
1500 |
390 |
850 |
| SVR/150S |
240×150 |
110 |
72-504 |
20-140 |
10-35 |
500-1000 |
56 |
1800 |
480 |
1720 |
